QHECO-Lemari Distribusi Logam Pintu Ganda
--Penutup Listrik-Lantai Tugas Berat-Berdiri untuk Aplikasi Industri & Infrastruktur
Galeri Gambar Produk
Kabinet Distribusi Logam-Pintu Ganda QHECO adalah penutup berdiri-di lantai premium yang dirancang untuk distribusi daya-berskala besar, pusat kendali motor, dan sistem otomasi yang kompleks. Menampilkan desain pintu ganda-simetris dengan ventilasi terintegrasi dan konstruksi baja yang kuat, kabinet ini memberikan aksesibilitas yang luar biasa, manajemen termal, dan-keandalan jangka panjang dalam lingkungan industri yang menuntut.
Gambar Detail Produk
Fitur Utama
Kabinet distribusi daya logam ini memiliki karakteristik sebagai berikut:
- Terbuat dari-bahan logam tugas berat, kokoh, tahan lama, anti-korosi, dan masa pakai yang lama.
- Desain berdiri-dipasang di lantai, struktur stabil, tidak perlu dipasang di dinding, mudah ditempatkan dan digunakan.
- Dirancang untuk distribusi daya-tegangan rendah, cocok untuk pasokan daya industri dan sistem kontrol listrik.
- Aplikasi luas di pabrik, lokasi konstruksi, proyek luar ruangan, infrastruktur dan berbagai peralatan listrik.
- Merek QHECO dengan kualitas yang dapat diandalkan, kinerja penyegelan yang baik, dan kompatibilitas tinggi dengan komponen listrik standar.
| Fitur | Spesifikasi | Keuntungan |
|---|---|---|
| Konfigurasi Pintu | Pintu ganda simetris | Akses{0}}lebar penuh; tidak ada zona mati untuk pemeliharaan |
| Bahan | Baja canai-dingin, 1,5–2,0 mm | Kekakuan tinggi; defleksi minimal di bawah beban |
| Permukaan Selesai | Lapisan serbuk poliester epoksi-(RAL 7035) | 500+ jam semprotan garam; ketahanan kelas-industri |
| Ventilasi | Kisi-kisi ventilasi bawah terintegrasi | Pendinginan konveksi alami; mengurangi suhu internal sebesar 15–20% |
| Sistem Penguncian | Mekanisme penguncian tiga-titik dengan pegangan krom | Penutupan yang aman; pemerataan tekanan di seluruh paking |
| Pemasangan | Lantai-berdiri dengan kaki perata yang dapat disesuaikan | Stabil pada permukaan yang tidak rata; tahan gempa-tahan |
| Entri Kabel | Pelat entri kabel atas dan bawah (dapat dilepas) | Perutean fleksibel untuk bundel kabel besar |
| Tata Letak Internal | Sistem pelat pemasangan modular | Rel DIN, busbar, dan fleksibilitas komponen |
| Peringkat Perlindungan | Standar IP54 (IP65 opsional) | Debu-terlindungi; terlindung dari pancaran air |
| Resistensi Dampak | IK10 | Perusak-tahan; cocok untuk tempat umum |
Dimensi yang Tersedia
| Model | Tinggi (mm) | Lebar (mm) | Kedalaman (mm) | Ruang Dalam | Aplikasi Khas |
|---|---|---|---|---|---|
| QDC-1600×800×400 | 1600 | 800 | 400 | Setara dengan 24U | Pusat kendali kecil, sub-distribusi |
| QDC-1800×800×400 | 1800 | 800 | 400 | Setara dengan 30U | Panel industri standar |
| QDC-1800×1000×400 | 1800 | 1000 | 400 | Setara dengan 36U | Pusat kendali motor (MCC) |
| QDC-2000×800×400 | 2000 | 800 | 400 | Setara dengan 36U | Papan distribusi utama |
| QDC-2000×1000×400 | 2000 | 1000 | 400 | Setara dengan 42U | Sistem otomasi besar |
| QDC-2000×1200×400 | 2000 | 1200 | 400 | Setara dengan 48U | Gardu utilitas, listrik pusat data |
Dimensi khusus, warna (pencocokan RAL), dan fitur khusus tersedia berdasarkan permintaan.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Bahan Penutup | Baja canai dingin-, kualitas SPCC/SPCD |
| Ketebalan Baja | Pintu: 1,5 mm / Rangka: 2,0 mm / Pelat pemasangan: 2,5 mm |
| Perawatan Permukaan | Degreasing → Fosfat → Lapisan bubuk elektrostatik |
| Ketebalan Lapisan | 80–120 μm |
| Warna | RAL 7035 abu-abu muda (standar); RAL khusus berdasarkan permintaan |
| Engsel Pintu | Paduan seng-tugas berat, bukaan 180 derajat |
| Segel Pintu | Gasket karet EPDM berkelanjutan |
| Mengunci | Kunci batang{0}}tiga titik dengan pegangan dan kunci krom |
| Ventilasi | Panel bawah berkisi-kisi (opsi filter yang dapat dilepas) |
| Pelat Pemasangan | Kedalaman yang dapat disesuaikan; baja galvanis |
| Pembumian | Busbar PE internal dengan terminal 10+ |
| Entri Kabel | Atas: 4× knock-out / Bawah: 4× knock-out (dapat disesuaikan) |
| Peringkat Perlindungan | IP55 (standar) / IP65 (dengan peningkatan penyegelan) |
| Suhu Operasional | -20 derajat hingga +50 derajat (standar); -40 derajat hingga +70 derajat (opsional) |
| Kepatuhan Standar | IEC 61439-1, IEC 61439-2, EN 62208, RoHS, CE |
Keunggulan Desain

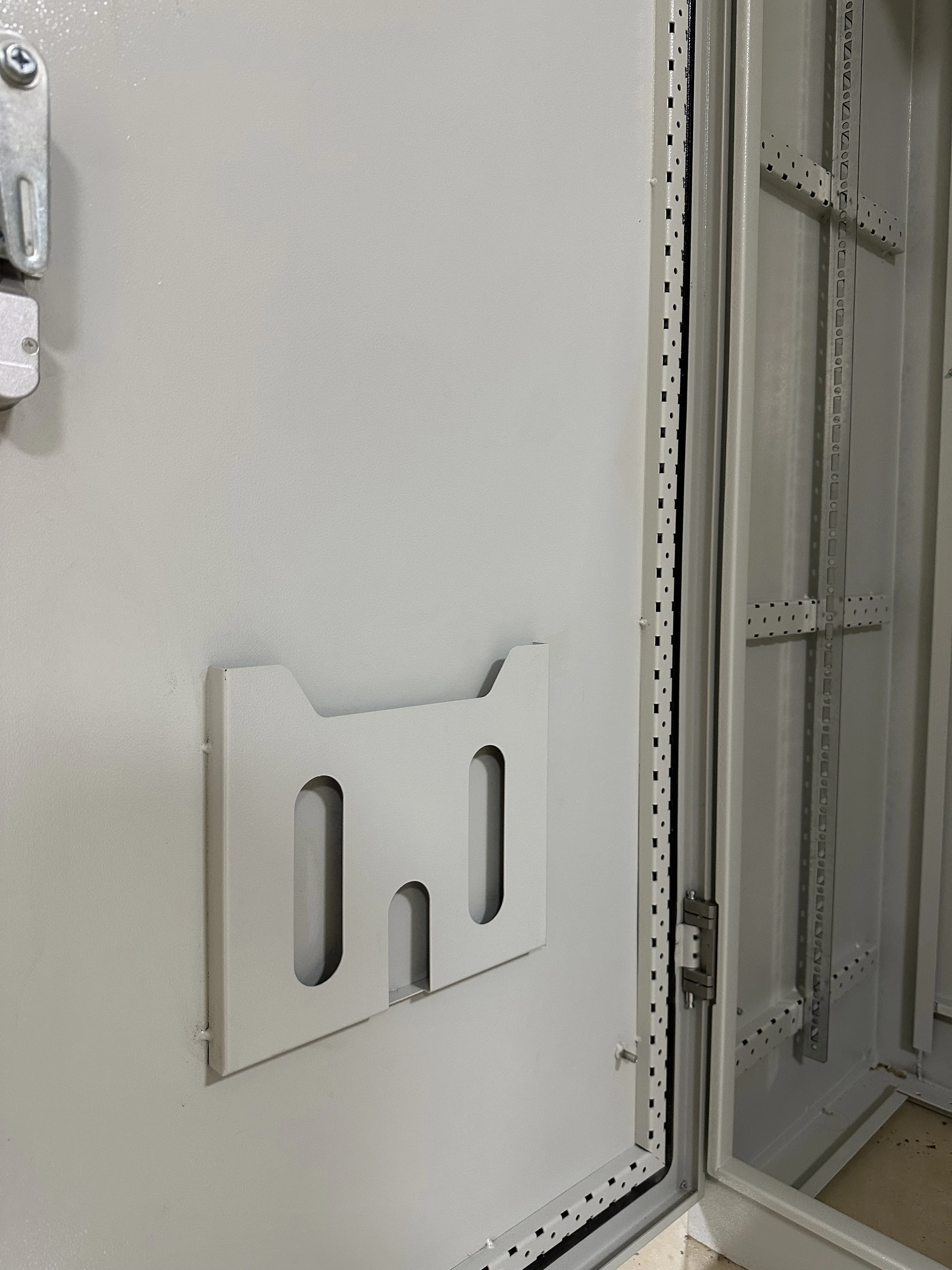

✅ Akses Pintu Ganda-Simetris
Berbeda dengan desain-pintu tunggal yang menciptakan-zona sudut yang sulit-dijangkau, konfigurasi pintu-ganda yang simetris menyediakanakses tanpa hambatan ke 100% ruang internal. Teknisi pemeliharaan dapat menjangkau semua komponen tanpa liuk, sehingga mengurangi waktu servis dan meningkatkan keselamatan.
✅ Manajemen Termal Terintegrasi
Itupanel ventilasi bawah berkisi-kisimenciptakan efek cerobong alami - udara sejuk masuk di bagian bawah, menyerap panas dari komponen, dan keluar melalui ventilasi atas (opsional). Pendinginan pasif ini mengurangi suhu internal sebesar15–20 derajatdibandingkan dengan lemari tertutup, memperpanjang umur komponen dan mengurangi tingkat kegagalan.
✅ Tiga-Sistem Penguncian Titik
Kunci satu titik{0}}standar menciptakan tekanan yang tidak merata, menyebabkan celah gasket dan kompromi peringkat IP. QHECOkunci batang tiga-titikmendistribusikan kekuatan penutupan secara merata di seluruh ketinggian pintu, memastikan kompresi gasket yang konsisten dan penyegelan lingkungan yang andal.

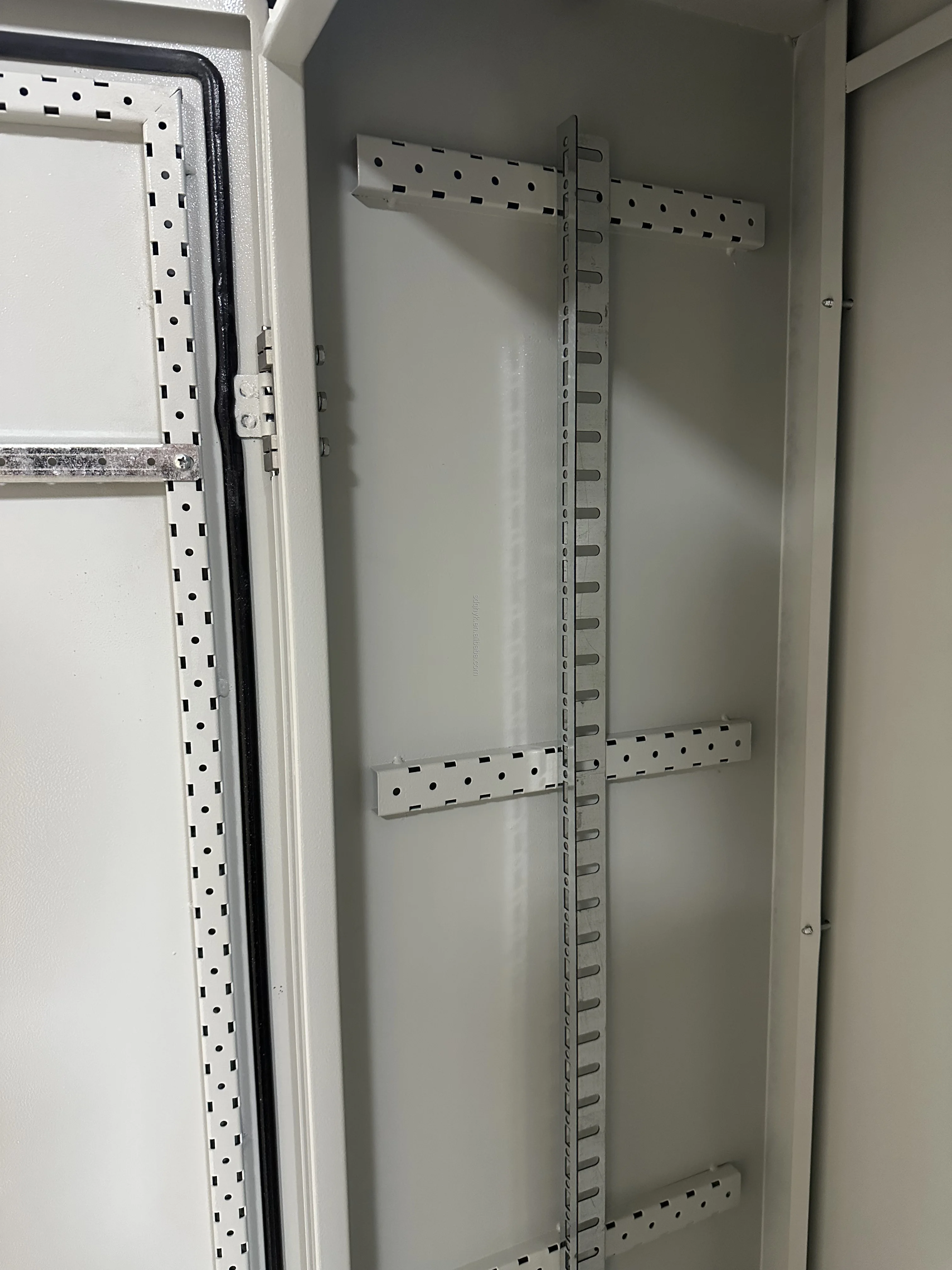

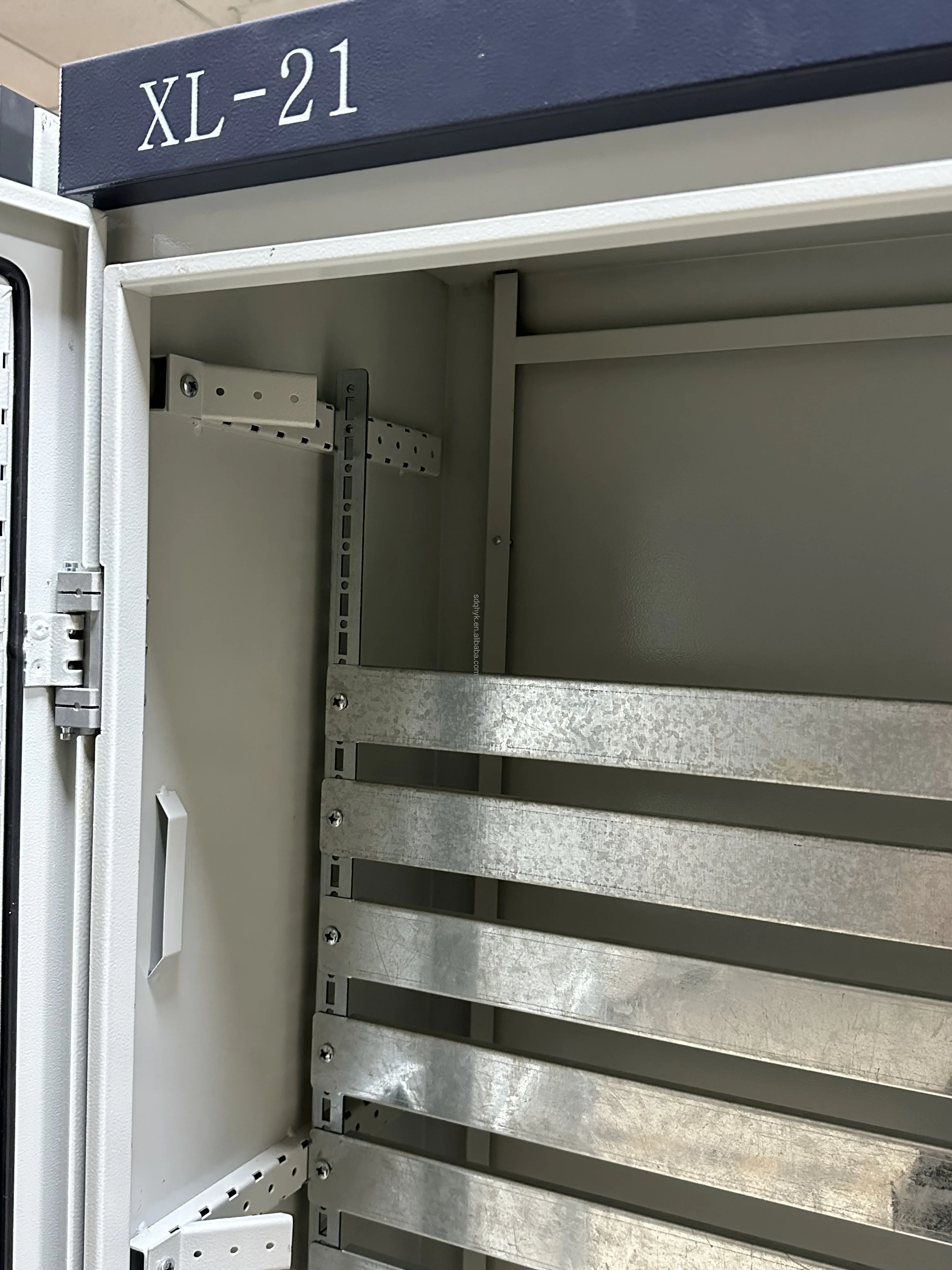

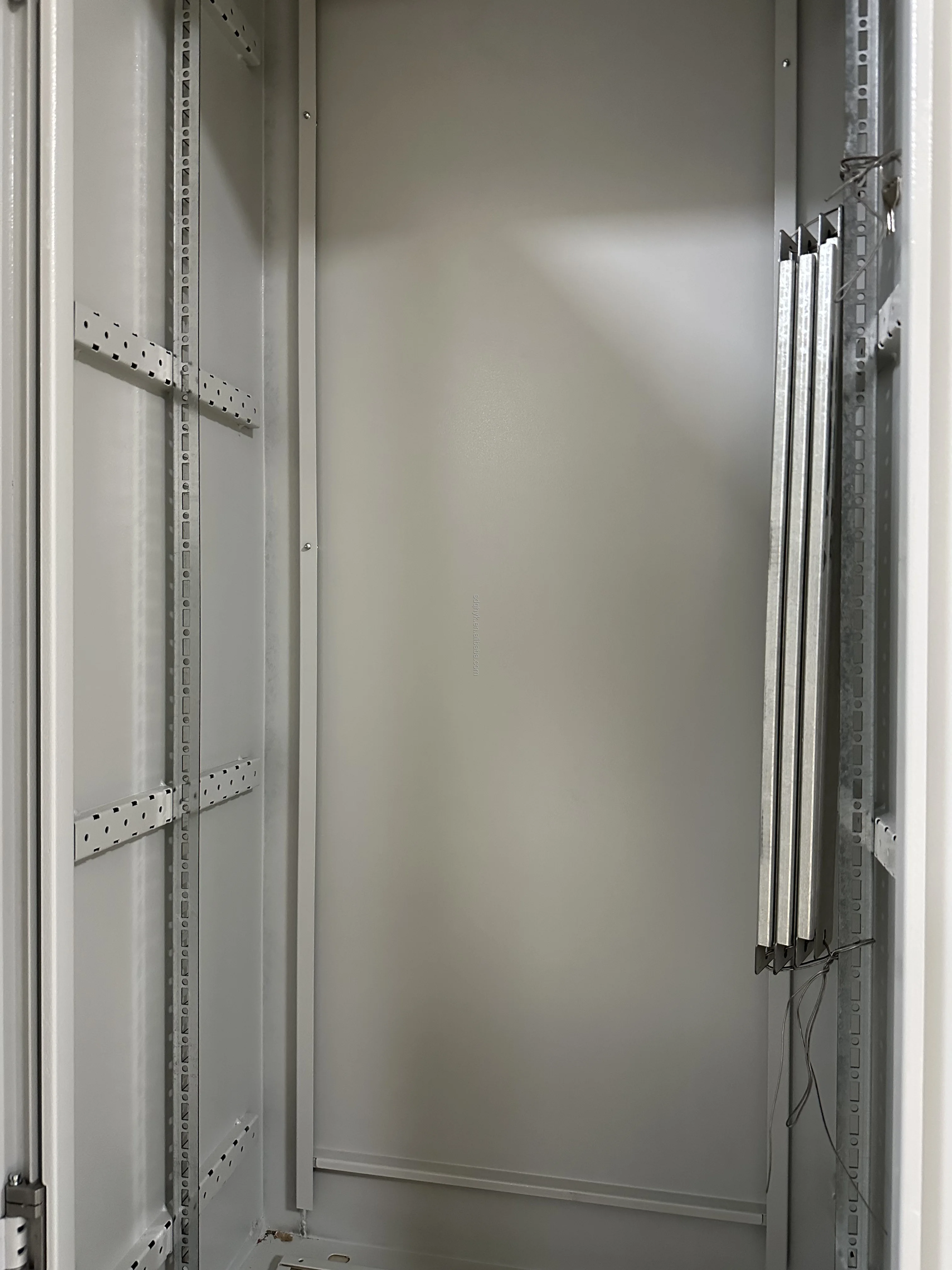

✅ Arsitektur Internal Modular
Itusistem pelat pemasangan yang dapat disesuaikanmemungkinkan:
- Rel DIN pada berbagai kedalaman untuk berbagai ukuran komponen
- Pemasangan busbar di posisi atas, tengah, atau bawah
- Saluran manajemen kabel di kedua sisi
- Perluasan di masa depan tanpa penggantian kabinet
Skenario Aplikasi
Skenario Aplikasi Utama
Aplikasi multi{0}}skenario memberikan kenyamanan terbaik.
Otomasi Industri
- Sistem kontrol PLC dan DCS
- Instalasi penggerak frekuensi variabel (VFD).
- Pusat kendali motor (MCC)
- Penutup kendali proses
01
Distribusi Tenaga Listrik
- Switchboard tegangan rendah-utama
- Sub-panel distribusi
- Penutup bank kapasitor
- Panel sinkronisasi generator
02
Infrastruktur
- Pengendalian pengolahan air/air limbah
- Sistem manajemen lalu lintas
- Kekuatan persinyalan kereta api
- Peralatan pendukung darat bandara
03
Komersial & Publik
- Hub sistem manajemen gedung (BMS).
- Distribusi utama pusat perbelanjaan
- Panel daya penting rumah sakit
- Unit distribusi daya pusat data (PDU)
04
Opsi Tata Letak Internal
| Konfigurasi | Komponen | Penggunaan Khas |
|---|---|---|
| Distribusi Standar | Pemutus utama + MCB cabang + busbar | Distribusi-utama/sub |
| Pusat Pengendalian Motorik | Isolator + kontaktor + relay beban berlebih + VFD | Kontrol pompa/kipas/kompresor |
| Panel Otomatisasi | Modul PLC + I/O + catu daya + terminal | Kontrol proses |
| Kualitas Daya | Kapasitor + reaktor + pengontrol + filter | Koreksi faktor daya |
| Hibrida Kustom | Kekuatan campuran + kontrol + komunikasi | Sistem terintegrasi |
Jaminan Kualitas
| Panggung | Tes | Metode | Standar |
|---|---|---|---|
| Materi Masuk | Ketebalan, kekuatan tarik | Kaliper, penguji tarik | GB/T 708 |
| Pembuatan | Akurasi dimensi | CMM (toleransi ± 0,5 mm) | Protokol QC |
| Pengelasan | Penetrasi, kekuatan | Visual + ultrasonik | AWS D1.1 |
| Perawatan Permukaan | Ketebalan lapisan, daya rekat | Pengukur + palka-silang | ISO 2360, ASTM D3359 |
| Perakitan | Penyelarasan pintu, fungsi kunci | Manual + pengukur | inspeksi 100%. |
| Penyegelan | Keseragaman kompresi paking | Kertas-sensitif terhadap tekanan | Protokol QC |
| Tes Akhir | Semprotan IP, ketahanan isolasi | IEC 60529, Megger 1000V | IEC 61439-1 |
Pengemasan & Pengiriman
| Detil | Spesifikasi |
|---|---|
| Perlindungan | Pembungkus busa PE + pelindung sudut + film VCI |
| Kemasan Luar | Ekspor peti kayu lapis dengan tanda IPPC |
| Penanganan | Kantong forklift terintegrasi di pangkalan |
| Kemampuan untuk ditumpuk | Maksimal 2 lapis (dengan penguat peti) |
| Berat Pengiriman | 80–200 kg tergantung model |
| MOQ | 10 unit (ukuran campur bisa dinegosiasikan) |
| Waktu Pimpin | standar 14–21 hari; 4–6 minggu untuk kustom |
| Ketentuan Pengiriman | FOB Qingdao / CIF di seluruh dunia |
