Halaman Produk:-Kotak Distribusi Listrik Logam yang Dipasang di Dinding
Bagian Pahlawan - Pekerjaan-Realitas Situs
-Kotak Distribusi Listrik Logam yang Dipasang di Dinding
Dibangun untuk Situs Kerja Nyata. Bukan Hanya Halaman Katalog.
Kabel Anda sudah ada di baki. Dinding Anda beton. Garis waktu Anda kemarin. Ini adalah penutup yang benar-benar pas dengan dinding, cocok dengan baki, dan siap dikirim.
📐 Unggah Tata Letak Dinding Anda - Dapatkan Gambar dalam 8 Jam
📦 Minta Kotak Sampel
⚡ Penawaran Massal untuk 50+ Unit
Masalahnya: Kebanyakan Kotak "Standar" Tidak Dibuat untuk Pemasangan Sebenarnya
Jika Anda pernah mengelola proyek instalasi listrik, Anda pasti tahu kesenjangannyaapa yang dijanjikan katalogDanapa yang diminta situs tersebut:
| Janji Katalog | Pekerjaan-Realitas Situs |
|---|---|
| "Pemasangan universal" | Jangkar beton tidak sejajar. Kotak itu terletak bengkok. |
| "Entri kabel standar" | Baki kabel Anda berakhir 50mm di atas kotak. Sekarang Anda sedang memotong logam di lokasi. |
| "Ventilasi yang memadai" | Panel menjadi panas karena ventilasi menghadap ke dinding. |
| "peringkat IP" | Gasketnya terlepas saat pintu dibuka ketiga. |
| "termasuk rel DIN" | Satu rel, posisi tetap, dan komponen Anda tidak sesuai kedalamannya. |
Setiap masalah "kecil" ini memakan waktu berjam-jam. Pada perlengkapan komersial 200-unit, itu sajabukan penundaan - ini adalah pembunuh margin.
Perbedaan QHECO: Direkayasa untuk Instalasi, Bukan Sekadar Manufaktur
Kami mendesain-kotak distribusi logam yang dipasang di dinding ini secara terbalik -mulai dari dinding beton dan cable tray, lalu berlanjut ke dalam hingga ke komponen.
1. Dinding-Arsitektur Pemasangan Pertama
Foto yang Anda unggah menunjukkan dengan tepat apa yang kami selesaikan: sebuah kotak yang dipasang rata ke dinding beton, dengan baki kabel dipasang di atasnya.
Lug pemasangan eksternal berlubangdi 4 sudut - penyesuaian horizontal atau vertikal ±15mm. Meskipun jangkar beton Anda sedikit lepas, kotaknya tetap berbentuk persegi.
Panel belakang tersembunyi- terletak 10 mm dari permukaan dinding, mencegah kelembapan terperangkap dan memungkinkan saluran lewat jika diperlukan.
Opsi pemasangan-siram- untuk ruang interior yang sudah jadi yang mengutamakan tonjolan.
2. Integrasi Baki Kabel & Saluran
Kotak di foto Anda berada tepat di bawah baki kabel. Itu bukan kebetulan - begitulah cara bangunan modern dihubungkan.
Pelat saluran masuk-atastelah-dilubangi agar sesuai dengan lebar baki kabel standar (50mm, 100mm, 150mm)
Knockout-zona bebasdi mana Anda tidak ingin lubang; logam padat di tempat Anda melakukannya
Braket manajemen kabel internal- kabel baki masuk menyapu ke bawah dan berakhir tanpa melewati busbar aktif
Kisi-kisi ventilasi sampingdiposisikan di bawah garis baki - aliran udara tanpa masuknya air dari atas
3. Manajemen Termal Yang Benar-Benar Berfungsi
Slot ventilasi dinding-samping (terlihat di foto Anda) diberi stempel-yang presisike bawah-menghadap kisi-kisi- udara masuk, air menetes keluar. Dikombinasikan dengan:
Efek cerobong internaldesain: udara panas naik dan keluar melalui ventilasi atas (opsional)
Panduan jarak komponenlaser-terukir pada pelat pemasangan - tidak perlu lagi menebak apakah jarak bebas pemutus Anda memenuhi kode
Potongan kipas-opsionaldengan kipas filter berperingkat IP55-untuk pemasangan dengan kepadatan tinggi
4. Pintu & Akses yang Tahan Digunakan Sehari-hari
Engsel tersembunyidengan bukaan 120 derajat - tidak tersangkut pada kabel yang lewat

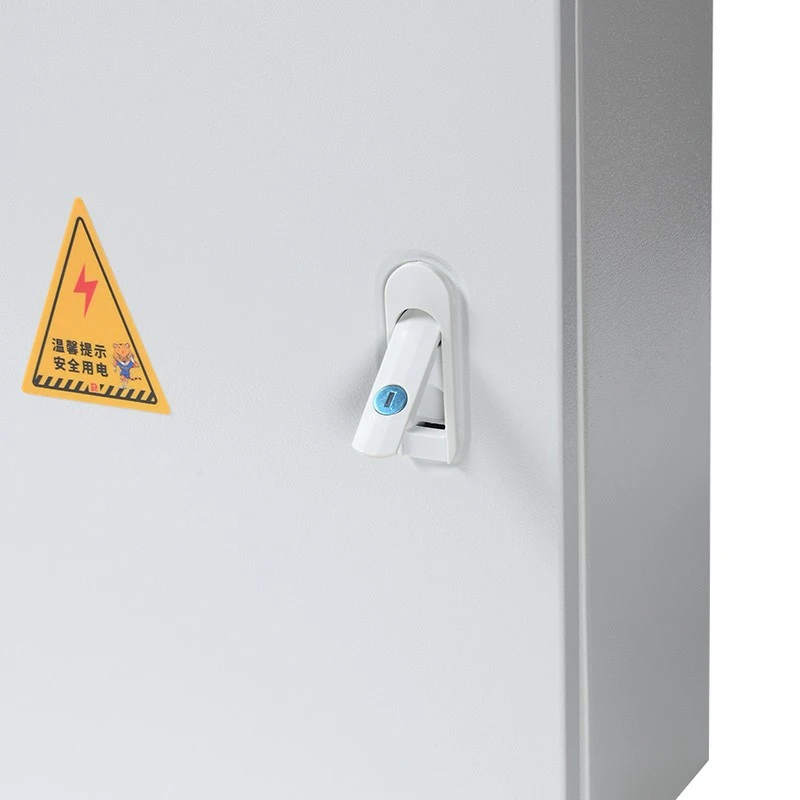

Kunci kamera seperempat-putarandengan set 2 kunci; tingkatkan ke pengait gembok untuk situs luar ruangan
Gasket PU terus menerusdiikat ke kusen pintu, bukan badannya - sehingga tidak rontok saat pintu dilepas untuk pemasangan kabel
Jendela transparan opsionaluntuk visibilitas meteran atau indikator tanpa membuka penutupnya

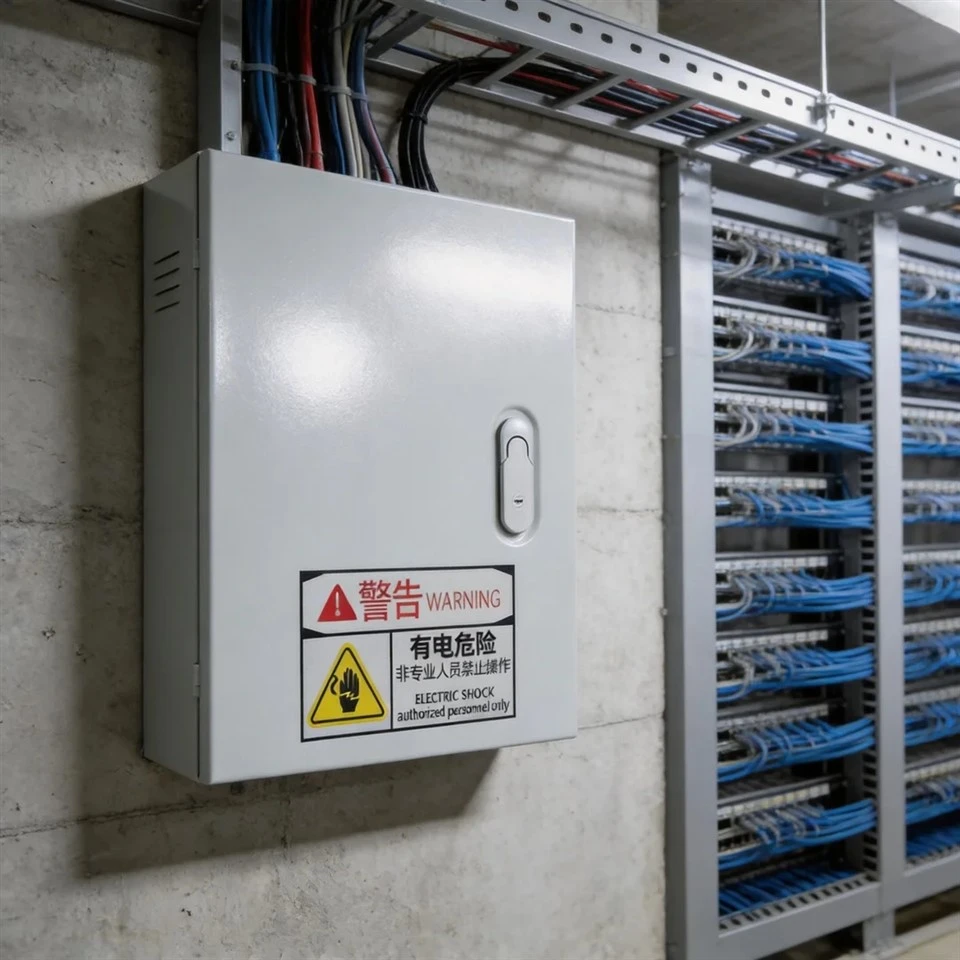

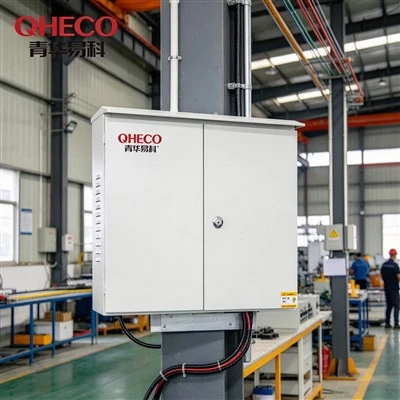

Apa yang Anda Lihat di Foto - Dan Artinya
Gambar yang Anda unggah adalah instalasi industri buku teks. Mari kita uraikan mengapa konfigurasi khusus ini berfungsi:
| Elemen Visual | Keputusan Rekayasa |
|---|---|
| Lapisan epoksi abu-abu muda RAL 7035 | UV-stabil, tidak menempel pada paparan luar ruangan; cocok dengan warna baki kabel standar untuk konsistensi visual |
| Label peringatan bilingual (Cina/Inggris) | Kepatuhan keselamatan OSHA / IEC 60417; kami dapat menyediakan ANSI Z535, ISO 7010, atau tanda keselamatan khusus |
| Slot ventilasi samping | Pendinginan pasif untuk-ruangan listrik yang tidak berventilasi; desain louvered mempertahankan peringkat IP |
| Pemasangan di dinding rata | Tidak ada celah di belakang kotak - yang mencegah masuknya hama dan memenuhi audit fasilitas makanan/farmasi |
| Baki kabel tepat di atas | Pelat saluran masuk{0}}atas sejajar dengan ujung baki; tidak diperlukan-pengeboran di lokasi |
| Substrat dinding beton | Lug pemasangan jangkar ekspansi tugas berat yang mampu menahan beban tarik-keluar 50kg+ |
Bahan & Penyelesaian - Sesuaikan dengan Lingkungan, Bukan Anggaran
| Nilai | Bahan | Terbaik Untuk | Menyelesaikan |
|---|---|---|---|
| Standar Industri | Baja canai dingin-1,2 mm | Komersial dalam ruangan, industri kering | Lapisan serbuk epoksi, RAL 7035 |
| Tahan Korosi | Baja canai dingin-1,5 mm + primer anti-korosi | Paparan bahan kimia di pesisir, lembab | Lapisan serbuk epoksi, RAL khusus |
| Kelautan / Food Grade | Baja tahan karat 1,5 mm 304 | Pengolahan makanan, kelautan, farmasi | Disikat atau dipoles secara elektro |
| Tugas Ekstrim | Baja tahan karat 2,0 mm 316 | Lepas pantai, bahan kimia berat, pesisir | Dipoles secara elektro, dipasivasi |
Tidak yakin kelas berapa?Beri tahu kami lokasi proyek Anda (jarak pantai, kelembapan, paparan bahan kimia) dan kami menentukannya - tanpa penjualan tambahan, hanya bahan yang tepat.
Tata Letak Internal - Tiga Cara Menerima Kotak Anda
Cangkang Kosong
Kotak + pelat pemasangan + rel DIN
Anda mengisi dan mengirim kawat
Pengiriman tercepat, biaya terendah
Komponen-Siap
Telah{0}}dibor sebelumnya untuk pemutus/terminal yang Anda tentukan
Busbar bumi dan bar netral dipasang
Anda mengirim pesan, kami tidak
Sepenuhnya Kabel & Diuji
MCB, RCD, blok terminal, pengatur waktu - dipasang dan dihubungkan sesuai skema Anda
Uji dielektrik pabrik dan pemeriksaan kontinuitas
Letakkan kabel Anda, berikan energi, selesai
Kisaran Ukuran - Karena "Satu Ukuran Cocok untuk Semua" Tidak Cocok untuk Semua
| Seri | T × L × D (mm) | Aplikasi Khas |
|---|---|---|
| QH-Mini | 200×150×100 hingga 300×250×150 | Kotak persimpangan, sirkuit kontrol kecil |
| QH-Ringkas | 400×300×150 hingga 500×400×200 | Starter motor, rumah PLC, panel penerangan |
| QH-Standar | 600×400×200 hingga 800×600×250 | Panel distribusi, penutup meteran, papan MCB |
| QH-Besar | 1000×800×300 hingga 1200×1000×300 | Distribusi utama, pengontrol ATS, rumah inverter |
| QH-Khusus | Dimensi apa pun yang bukan-standar | Penggantian retrofit, integrasi mesin |
Semua dimensi adalahluar. Jarak bebas internal berkurang 30–50 mm bergantung pada lug pemasangan di dinding dan ketebalan pintu.
Sertifikasi & Kepatuhan - Apa yang Ingin Dilihat oleh Inspektur Anda
✅ IEC 62208- Standar kandang kosong
✅ IEC 61439-2- Untuk switchgear-tegangan rendah yang dirakit (bila diisi)
✅ IP55 / IP56 / IP65 / IP66--lab pihak ketiga diuji, laporan tersedia
✅ Penandaan CE- Akses pasar UE
✅ RoHS- Kepatuhan terhadap zat berbahaya
✅ UL 508A- Panel kontrol industri (tersedia berdasarkan permintaan untuk proyek di Amerika Utara)
Setiap unit dikirimkan dengan:
Sertifikat uji (untuk panel terisi)
Sertifikasi material (untuk pesanan baja tahan karat)
Laporan pengujian IP (berdasarkan permintaan)
Daftar pengepakan dengan nomor seri
Pengemasan & Logistik - Tiba dalam Keadaan Siap, Tidak Diperbaiki
| Detil | Spesifikasi |
|---|---|
| Kemasan individu | Selongsong PE + 5-lapis karton bergelombang dengan pelindung sudut |
| Kemasan massal | Palet kayu lapis, diikat,-penghalang lembab terbungkus |
| Pelabelan | Kode batang nomor seri, referensi proyek, instruksi penanganan |
| Dokumentasi | Daftar kemasan, sertifikat kesesuaian, panduan instalasi (multibahasa) |
| MOQ | 1 buah (sampel) / 50 buah (OEM khusus dengan merek) |
| Contoh waktu tunggu | 5–8 hari |
| Waktu tunggu produksi | 12–20 hari tergantung kerumitannya |
| Pengiriman | EXW/FOB Ningbo/CIF/DDP |
FAQ - Pertanyaan yang Sebenarnya Ditanyakan Kontraktor
T: Dapatkah Anda mencocokkan lebar baki kabel yang ada untuk entri atas?J: Ya. Kami memotong pelat penekan agar sesuai dengan dimensi baki Anda - 50mm, 100mm, 150mm, atau khusus. Kirimkan foto penghentian baki Anda kepada kami dan kami akan menyelaraskan kotak dengan sempurna.
T: Foto menunjukkan label peringatan dalam bahasa Mandarin. Bisakah Anda menyediakan label bahasa Inggris / Arab / Spanyol?J: Tentu saja. Kami mencetak IEC 60417, ANSI Z535, atau label keselamatan khusus dalam bahasa apa pun. Kami juga dapat mengirimkan tanpa label untuk Anda terapkan sendiri.
Q: Dinding saya bukan beton datar - melainkan blok yang sudah dirender. Apakah lug pemasangan akan berfungsi?J: Ya. Lug berlubang kami mengakomodasi penyesuaian ±15mm. Untuk permukaan yang tidak rata, kami dapat menyediakan spacer shim atau rangka dudukan belakang. Kirimkan foto dinding kepada kami dan kami akan merekomendasikan metode pemasangan yang tepat.
T: Apakah Anda menyediakan komponen yang sudah-terinstal pada enklosur?A: Ya - MCB, RCD, kontaktor, blok terminal, busbar. Kami mencari ABB, Schneider, Chint, atau merek yang Anda tentukan. Setiap panel yang terisi telah-diuji di pabrik sebelum dikirim.
T: Bagaimana jika saya memerlukan warna{0}}yang tidak standar agar sesuai dengan merek klien saya?A: Warna RAL apa pun dari 50 unit. Di bawahnya tersedia RAL 7035 (abu-abu muda), RAL 9005 (hitam), dan RAL 9010 (putih) tanpa minimal.
Mengapa Kontraktor Memilih QHECO Dibandingkan Distributor Lokal
| Distributor Biasa | Manufaktur Langsung QHECO |
|---|---|
| Stok ukuran saja | Dimensi apa pun, potongan apa pun, warna apa pun |
| Waktu tunggu 8–12 minggu untuk kustomisasi | Produksi 12–20 hari, sampel dalam 5–8 hari |
| Tidak ada instalasi komponen | Perakitan dan pengujian panel penuh |
| Kemasan generik | Proyek-berlabel, kode batang-dilacak, diberi palet |
| Minimal 500 unit untuk OEM | Label pribadi dari 50 unit; kotak custom dari 1 unit |
| Tidak ada dukungan teknis | Gambar CAD, panduan instalasi, dukungan panggilan video |
Ajakan Bertindak - Mari Selesaikan Masalah Dinding Anda-
Jangan memesan kotak "standar" lainnya dan menghabiskan dua hari untuk membuatnya pas. Kirimkan kepada kami:
Foto tata letak dinding dan baki kabel Anda
Daftar komponen Anda (atau cukup beri tahu kami aplikasinya)
Peringkat IP dan preferensi material yang Anda perlukan
Terima gambar produksi dan kutipan pasti dalam waktu 8 jam.
